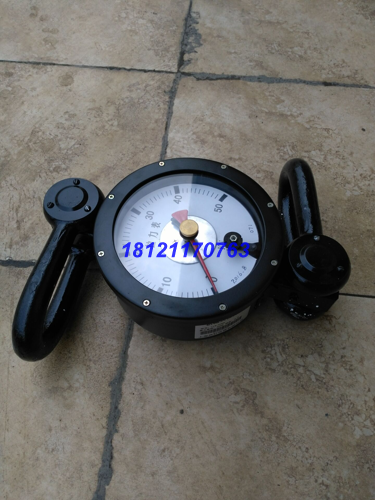

一、8吨机械式拉力表用途
本产品用在石油、煤田、地质勘探、水产捕捞、起重机械等行业的重力测量。同时还应用于拖拉机、码头、船舶、汽车运输、电力线路架设、建筑等行业的牵引阻力测量得瞬时值。
二、结构及工作原理
1、结构分三部分:连接件部分、放大装置部分、显示部分。
2、工作原理:当作用力通过连接件作用在变形体上,使之产生弹性变形,在弹性范围内,变形量与作用力基本成正比,这样变形大小就可反映出作用力的大小。变形体的变形量经放大装置放大,通过指针在表盘上的指示读出作用力的值。测力仪表的灵敏度应小于或等于满量程载荷0.5%.
三、8T拉力计主要技术参数
1、仪表准确度为2.0级
2、型号、测量范围、外形尺寸、重量
力表型号 |
测量范围(kN) |
外形尺寸(mm) |
重量 (Kg) |
||
A |
B(Ф) |
C |
|||
LLB-10kN |
0-10 |
665 |
225 |
160 |
16 |
LLB-20kN |
0-20 |
||||
LLB-30KN |
0-30 |
||||
LLB-50kN |
0-50 |
||||
LLB-80kN |
0-80 |
665 |
225 |
160 |
16 |
LLB-100kN |
0-100 |
700 |
225 |
160 |
20 |
LLB-120kN |
0-120 |
700 |
225 |
160 |
20 |
LLB-160KN |
0-160 |
700 |
225 |
160 |
20 |
LLB-200kN |
0-200 |
||||
四、使用方法
1、两端的拉环通过绞链与力源连接(如使用钢丝绳或其它可自由转动的联接件)。在测量过程中始终保持外作用力的作用线与表的轴线相重合。
2、为防止意外,在表后应备装一条保护钢丝绳。
3、调零:在加载之前,用搬手将表盘零点调到与表针重合位置上。
4、检查装卡状态,确认装卡牢固后方可加载。
五、注意事项
1、避免强烈震动。
2、工作时外力作用线必须与表的轴线重合。
3、拉力表直接作用力不得超过表的上限值。
4、安全使用拉力表非常重要,如进行维修时应返回我公司,由于擅自维修产生不良后果,我公司不负责任.
