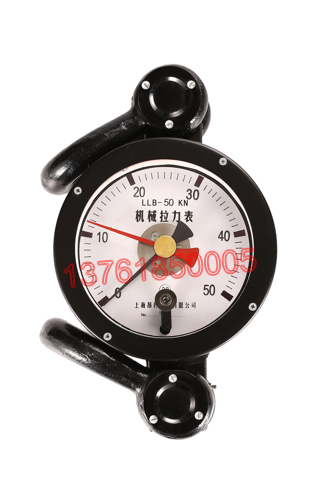

一、10吨机械式拉力计用途

　　本产品用在石油、煤田、地质勘探、水产捕捞、起重机械等行业的重力测量。同时还应用于拖拉机、码头船舶、汽车运输、电力线路架设、建筑等行业的牵引力测量。

全国各大油田是我公司的主要用户。机械式拉力表应用在钻井作业中，指示钻杆悬重，防止卡钻、打钻事故；应用在井下作业施工中，指示修井作业车绞盘牵引力的大小，防止井管拔脱和井架损坏，起着重要的安全防护作用。

　　二、结构及工作原理

　　1、结构分三部分：连接件部分、放大装置部分、显示部分。

　　2、工作原理

　　当作用力通过连接件作用在变形体上，使之产生弹性变形，在弹性范围内，变形量与作用力基本成正比，这样变形大小就可反映出作用力的大小。变形体的变形量经放大装置放大，通过指针在表盘上的指示读出作用力的值。

　　三、主要技术参数

　　1、仪表准确度为2.0级

　　2、引用误差≤±2%F.S

　　3、测力仪表的灵敏度应小于或等于满量程载荷0.5%

　　4、型号、测量范围、外形尺寸、重量

 四、油田钻井、煤田勘探推荐推荐下列型号仪表

注：作业中具体选型应根据机械设备的结构和地质情况经计算后确定。
　　 五、使用方法
　　 1、两端的拉环通过绞链与力源连接（如使用钢丝绳或其它可自由转动的联接件）。在测量过程中始终保持外作用力的作用线与表的轴线相重合。
　　 2、为防止意外，在表后应备装一条保护钢丝绳。

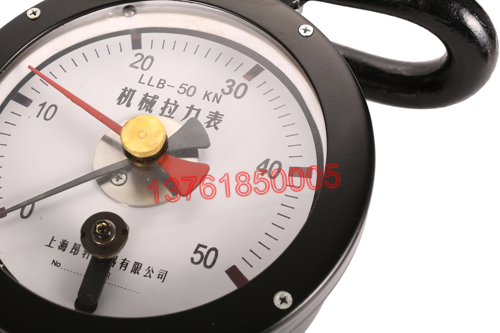

　　 3、调零：在加载之前，使用前应使主动针（黑色指针）对准零位线，调整方法；旋转位于壳外下侧调零旋钮即可，另外，应使被动针（红色指针）与主动针重合。调整方法：旋转位于表玻璃中心的复位旋钮即可
　　 4、检查装卡状态，确认装卡牢固后方可加载。

　　 六、安装方式按下图。

七、注意事项?
1、避免强烈震动。
2、工作时外力作用线必须与表的轴线重合。
3、拉力表直接作用力不得超过表的上限值。使用拉力计时禁止撞击或跌落，加卸载荷应平稳缓慢，使用后应放在干燥处防止受潮
4、安全使用拉力表非常重要，如进行维修时应返回我公司。
　 由于擅自维修产生不良后果，我公司不负责任。
